NZ086 Series
OD 86mm, 1~60 rings

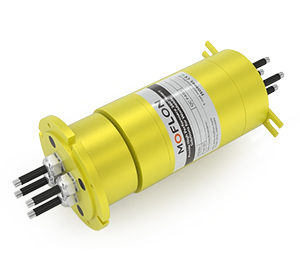

NZ086 slip rings
  • The NZ086 series rotor flange waterproof conductive slip rings refer to a series of waterproof slip rings with a rotor part of 86mm outer diameter and a connecting flange. These are solid slip rings suitable for installation on the flange end face.

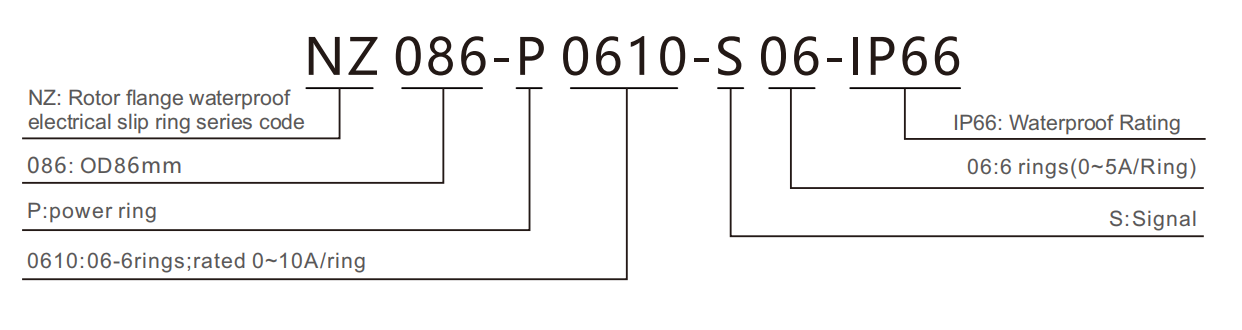

Standard series PART# Explanation


Specification
Mechanical dataElectrical data
ParameterValueParameterValue
Working LifeSee Prod Quality LevelPowerSignal
Rotating Speed100RPMRated Voltage0~440VAC/VDC0~440VAC/VDC
Working Temp.-30℃~80℃/-45℃~80℃Insulation Res≥1000MΩ/500VDC≥1000MΩ/500VDC
Operating Humidity0~85%RH/0~97%RHLead Wires1mm² Cable1mm² Cable
Contact MaterialSee Prod Quality LevelLead LengthStandard 300mm
Housing MaterialAluminum alloy/
Aluminum alloy + Stainless steel
Dielectric Strength500VAC@50Hz,60s
Torque0.1N.m;+0.03/6ringRes Noise<0.01Ω
Protection gradeIP66/IP68



NZ086 series rotor flange waterproof conductive Slip Rings part list
Part#10ASignal/5ALength(mm)Part#10ASignal/5ALength(mm)
NZ086-S06-IP660662.2NZ086-S06-IP680687.2
NZ086-P0610-IP666062.2NZ086-P0610-IP686087.2
NZ086-S12-IP6601282.6NZ086-S12-IP68012107.6
NZ086-P0610-S06-IP666682.6NZ086-P0610-S06-IP6866107.6
NZ086-P1210-IP6612082.6NZ086-P1210-IP68120107.6
NZ086-S18-IP66018103NZ086-S18-IP68018128
NZ086-P0610-S12-IP66612103NZ086-P0610-S12-IP68612128
NZ086-P01210-S06-IP66126103NZ086-P01210-S06-IP68126128
NZ086-P1810-IP66180103NZ086-P1810-IP68180128
NZ086-S24-IP66024123.4NZ086-S24-IP68024148.4
NZ086-P0610-S18-IP66618123.4NZ086-P0610-S18-IP68618148.4
NZ086-P1210-S12-IP661212123.4NZ086-P1210-S12-IP681212148.4
NZ086-P1810-S06-IP66186123.4NZ086-P1810-S06-IP68186148.4
NZ086-P2410-IP66240123.4NZ086-P2410-IP68240148.4
NZ086-S30-IP66030143.8NZ086-S30-IP68030168.8
NZ086-P0610-S24-IP66624143.8NZ086-P0610-S24-IP68624168.8
NZ086-P1210-S18-IP661218143.8NZ086-P1210-S18-IP681218168.8
NZ086-P1810-S12-IP661812143.8NZ086-P1810-S12-IP681812168.8
NZ086-P2410-S06-IP66246143.8NZ086-P2410-S06-IP68246168.8
NZ086-P3010-IP66300143.8NZ086-P3010-IP68300168.8
NZ086-S36-IP66036167.2NZ086-S36-IP68036192.2
NZ086-P0610-S30-IP66630167.2NZ086-P0610-S30-IP68630192.2
NZ086-P1210-S24-IP661224167.2NZ086-P1210-S24-IP681224192.2
NZ086-P1810-S18-IP661818167.2NZ086-P1810-S18-IP681818192.2
NZ086-P2410-S12-IP662412167.2NZ086-P2410-S12-IP682412192.2
NZ086-P3010-S06-IP66306167.2NZ086-P3010-S06-IP68306192.2
NZ086-P3610-IP66360167.2NZ086-P3610-IP68360192.2
NZ086-S42-IP66042187.6NZ086-S42-IP68042212.6
NZ086-P0610-S36-IP66636187.6NZ086-P0610-S36-IP68636212.6
NZ086-P1210-S30-IP661230187.6NZ086-P1210-S30-IP681230212.6
NZ086-P1810-S24-IP661824187.6NZ086-P1810-S24-IP681824212.6
NZ086-P2410-S18-IP662418187.6NZ086-P2410-S18-IP682418212.6
NZ086-P3010-S12-IP663012187.6NZ086-P3010-S12-IP683012212.6
NZ086-P3610-S06-IP66366187.6NZ086-P3610-S06-IP68366212.6
NZ086-P4210-IP66420187.6NZ086-P4210-IP68420212.6
NZ086-S48-IP66048210.2NZ086-S48-IP68048235.2
NZ086-P0610-S42-IP66642210.2NZ086-P0610-S42-IP68642235.2
NZ086-P1210-S36-IP661236210.2NZ086-P1210-S36-IP681236235.2
NZ086-P1810-S30-IP661830210.2NZ086-P1810-S30-IP681830235.2
NZ086-P2410-S24-IP662424210.2NZ086-P2410-S24-IP682424235.2
NZ086-P3010-S18-IP663018210.2NZ086-P3010-S18-IP683018235.2
NZ086-P3610-S12-IP663612210.2NZ086-P3610-S12-IP683612235.2
NZ086-P4210-S06-IP66426210.2NZ086-P4210-S06-IP68426235.2
NZ086-P4810-IP66480210.2NZ086-P4810-IP68480235.2
NZ086-S60-IP66060251NZ086-S60-IP68060276
NZ086-P6010-IP66600251NZ086-P6010-IP68600276

If you have special requirements, please contact customer service.
